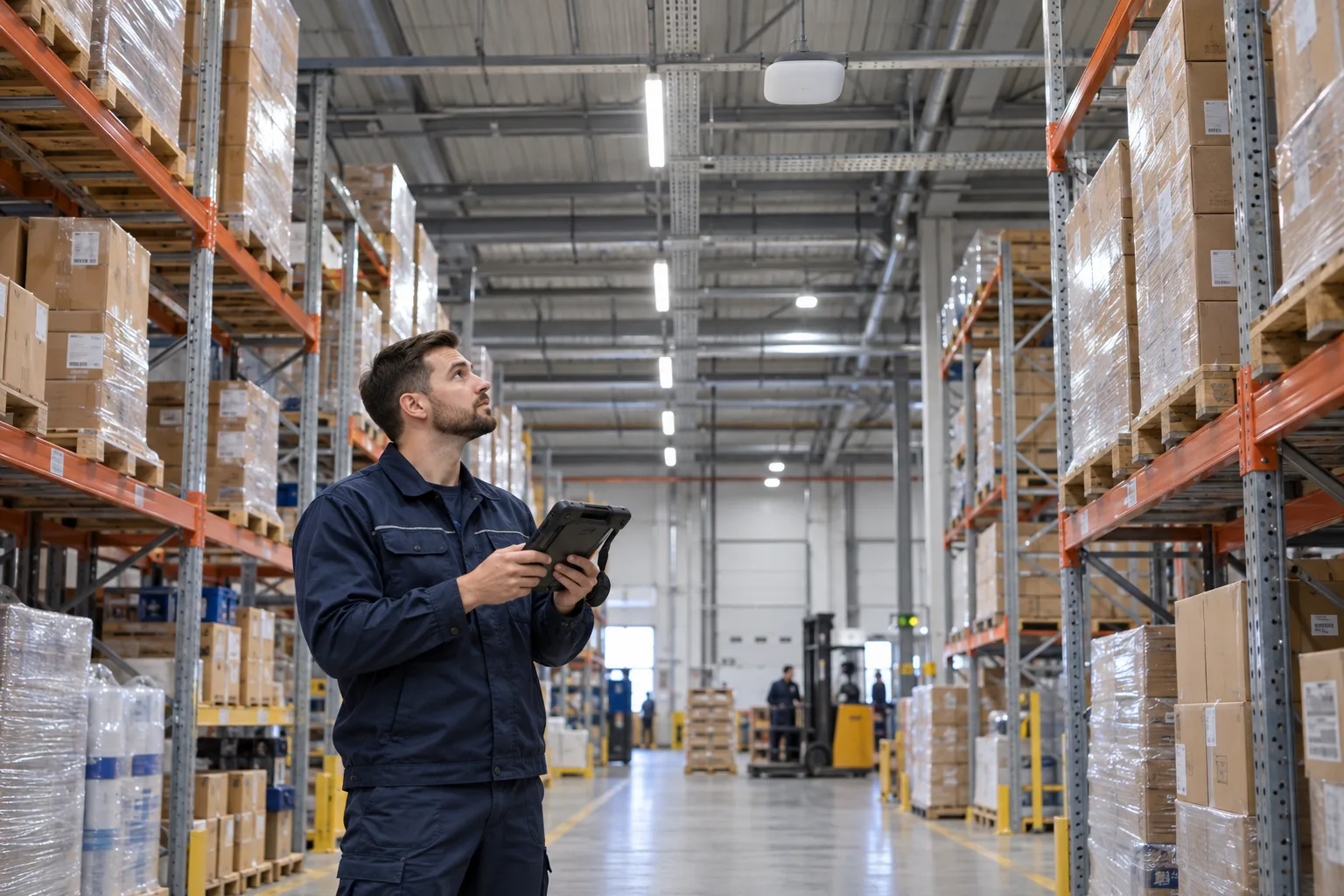

Складская логистика
Покрытие межстеллажных проходов для ТСД, сканеров, мобильных принтеров и телефонии; учитываются высота стеллажей, металлоконструкции, заполнение и движение погрузчиков.
Беспроводные сети · Калач, Калачеевский район и Воронежская область
Wi‑Fi и радиомосты в Калаче
Беспроводные сети с централизованным управлением для складов, производств, офисов и частных домов. Удалённые здания объединяются радиомостом — на расстояние от сотен метров до 50 км при прямой видимости и положительном радиорасчёте.
- 2,4 + 5 ГГцс учётом условий объекта
- Mesh и роумингсплошное покрытие
- до 50 кмпо результатам радиорасчёта
01 / Задачи
Единая сеть —
различные условия эксплуатации
Покрытие объектаБеспроводной доступ для персонала, посетителей и оборудованияСклад · производство · офис · торговля Непрерывность связиСогласованное покрытие и быстрый роумингТСД · IP-телефония · мобильные рабочие места Расширение домашней сетиMesh-система для помещений, участка и построекДом · участок · гараж · мастерская Соединение двух точекРадиоканал при невозможности прокладки кабеляЗдания · видеокамеры · площадки · поля
02 / Масштаб
От единичной точки доступа
до сети предприятия
Проектирование ведётся от рабочих процессов: перемещения персонала, требования к стабильности и скорости, разграничение доступа.
Производственные объекты
Связь для персонала, оборудования, видеокамер и удалённых площадок; сегментация служебного, гостевого и технологического трафика.

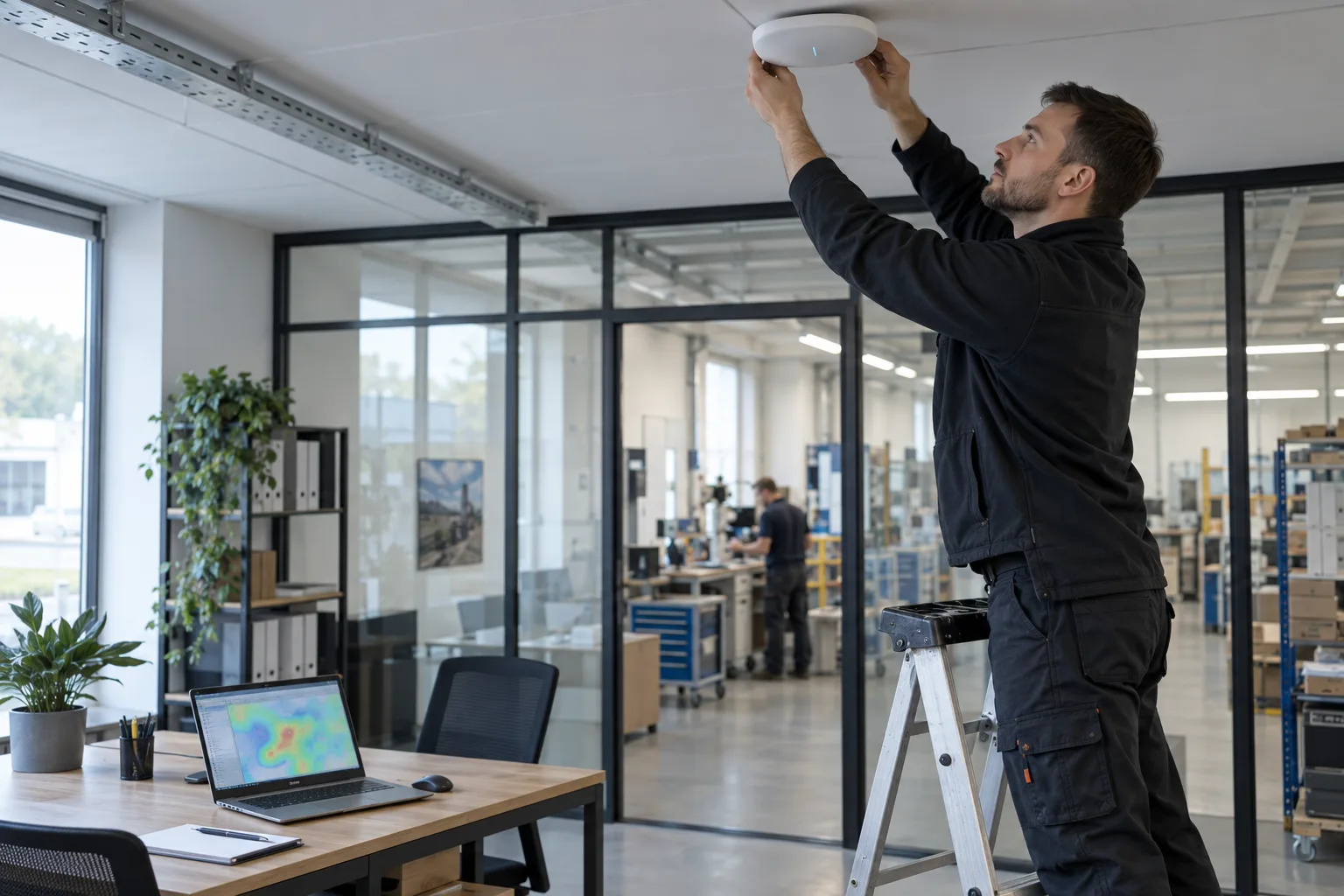

Офисы, торговля, гостиничный сектор
Сеть с централизованным управлением охватывает рабочие места, кассы, переговорные, зоны для посетителей; права доступа регламентируются.
Образовательные учреждения
Расчёт одновременной нагрузки, зон общего доступа и изоляции групп пользователей; график монтажа согласуется с режимом учреждения.
Частное домовладение
Покрытие жилых помещений, двора, гаража, мастерской. Mesh применяется при обоснованной необходимости расширения без прокладки кабеля.
03 / Частотные диапазоны
2,4 ГГц или 5 ГГц?
Как правило, оба
Выбор определяется планировкой, помеховой обстановкой, парком клиентских устройств и требуемой производительностью. Увеличение мощности не компенсирует неверное размещение точек доступа.
2,4 ГГц
Большая дальность и проникающая способность. Высокая загруженность диапазона, ограниченное число неперекрывающихся каналов.
- датчики и IoT-устройства
- протяжённые зоны покрытия
- поддержка устаревших устройств
5 ГГц
Большее число каналов и высокая пропускная способность в благоприятных условиях; выраженная зависимость от расстояния и препятствий.
- рабочие станции, мультимедиа
- высокая плотность клиентов
- современные ТСД и смартфоны
Сначала измерения — затем размещение. Итоговая скорость определяется совокупностью факторов: точка доступа, клиентское устройство, ширина канала, загрузка эфира, уровень сигнала.
04 / Бесшовное покрытие
Mesh и бесшовный роуминг:
принцип работы
Обе технологии устраняют фрагментарность покрытия, однако решают различные задачи.
Ключевое различие
Mesh — совокупность узлов Wi‑Fi с беспроводной транспортной связью между ними. Роуминг — переключение клиентского устройства между точками доступа.
- Проводное подключение точек
- Клиент переключается с AP 1 на AP 2
Быстрый роуминг
Перемещение клиента между точками
- Объект перемещения
- Телефон, ТСД, ноутбук
- Подключение точек
- Ethernet / PoE к общей сети
Точки доступа образуют единую систему, клиент при перемещении переключается на оптимальную. 802.11k формирует перечень соседних точек, 802.11v передаёт рекомендацию о переходе, 802.11r сокращает время повторной аутентификации.
- Кабель — к корневому узлу
- Беспроводная связь остальных узлов
Mesh
Беспроводная транспортная связь узлов
- Передаваемые данные
- Межузловой трафик
- Область применения
- Невозможность прокладки кабеля к точкам
Корневой узел подключён кабелем, удалённые узлы получают данные через соседние. Каждый дополнительный радиоинтервал использует общий эфир, что снижает пропускную способность. Для нагруженных сетей предпочтительно кабельное подключение каждой точки.
Mesh-система не равнозначна репитеру и сама по себе не гарантирует бесшовного роуминга.Конфигурация определяется парком устройств, планировкой и нагрузкой.

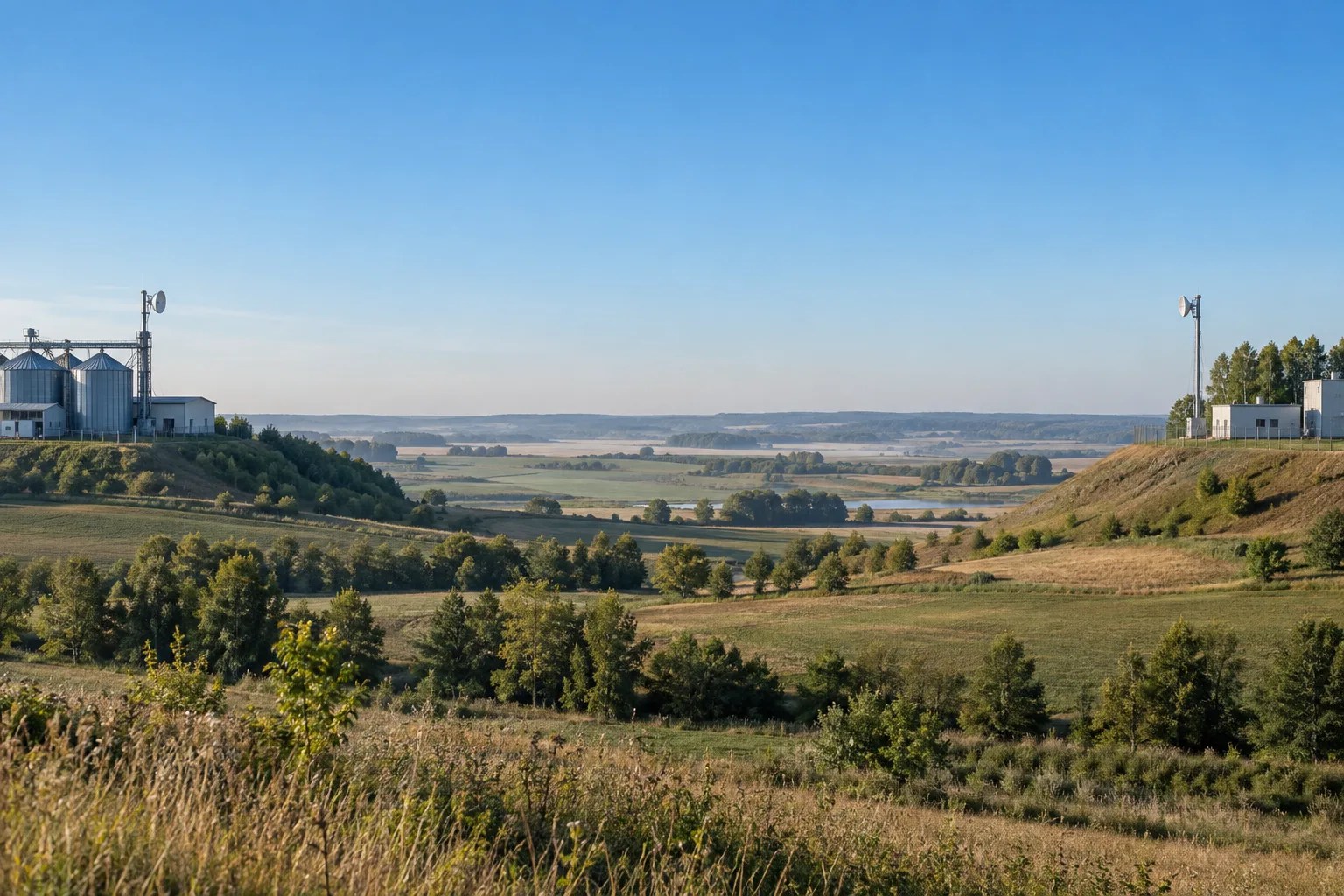

05 / Радиорелейная связь
Радиомосты —
от сотен метров до 50 км
Соединение корпусов, удалённых видеокамер, ферм и строительных площадок. Дальность подтверждается расчётом, качество канала — испытаниями после монтажа.
Достижимо на соответствующем оборудовании и коротких трассах. Фактические параметры подтверждаются расчётом и испытаниями.
Прозрачное объединение двух сегментов: видеокамеры, рабочие станции и контроллеры взаимодействуют по стандартным сетевым протоколам.
Потенциальная экономия относительно кабельной линии с земляными работами, опорами или переходом под автодорогой. Сравнение смет выполняется для конкретного объекта.
- 010,3 кмСмежное здание
- 025 кмПлощадка или видеокамера
- 0320 кмУдалённый объект
- 04до 50 кмПо результатам радиорасчёта
Параметры, проверяемые до подтверждения дальности
- профиль трассы и прямая видимость
- свободная зона Френеля
- высота подвеса и надёжность крепления
- помеховая обстановка и энергетический запас
- пропускная способность, задержка, резерв
- частотный план, мощность, требования к регистрации
Для наружного оборудования предусматриваются электропитание, грозозащита, заземление и герметизация разъёмов.
06 / Оборудование
Выбор платформы
по задаче и бюджету
Проект не привязывается к конкретному производителю заранее. Учитываются масштаб, условия эксплуатации, система управления, совместимость и доступность оборудования.
MikroTik
Маршрутизация, управляемый Wi‑Fi, радиоканалы
Keenetic
Домашние, офисные и небольшие распределённые сети
Ubiquiti
UniFi, наружные точки доступа, радиомосты
TP‑Link
Omada для корпоративного сегмента, Pharos для радиоканалов
Cambium Networks
Корпоративный Wi‑Fi и протяжённые радиолинии
Ruijie / Reyee
Управляемые сети для бизнеса и малых объектов
Eltex
Корпоративная сетевая инфраструктура
Конкретная линейка и состав оборудования указываются в коммерческом предложении по итогам обследования или анализа плана. Упоминание бренда не свидетельствует о дилерском статусе или постоянном наличии.
07 / Методика
От плана объекта
до протестированной сети
На действующих предприятиях доступ, окна производства работ и допустимые перерывы связи согласуются заранее.
- 01
Сбор исходных данных
План, адрес, перечень устройств, задачи, проблемные зоны.
- 02
Обследование
Обследование помещений и радиоэфира; для радиомостов — рельефа и мест установки.
- 03
Радиопланирование
Расчёт размещения, частот, каналов, кабельных линий, PoE и энергетического запаса.
- 04
Смета
Согласование оборудования, монтажа, настройки и порядка работ на действующем объекте.
- 05
Монтаж
Установка точек доступа и антенн, прокладка линий, герметизация наружных соединений.
- 06
Испытания
Проверка покрытия, роуминга и радиоканала; передача согласованной схемы сети.
08 / Стоимость
Смета определяется
параметрами объекта
Площадь даёт представление о масштабе, но проект не определяет. Расчёт включает оборудование, материалы, монтаж и настройку раздельными позициями.
Получить расчёт- Покрытие
- Планировка, стены, стеллажи, высота, открытые площадки.
- Нагрузка
- Количество клиентов, типы устройств, сервисы, гостевой доступ.
- Инфраструктура
- Кабельные линии, PoE, телекоммуникационный шкаф, электропитание, монтаж на высоте.
- Радиомост
- Расстояние, профиль трассы, точки крепления, требуемая пропускная способность.
09 / Вопросы
Перед началом
проектирования
Кратко о покрытии, Mesh, частотных диапазонах и протяжённых радиоканалах.
Какое количество точек доступа требуется?
Площадь не является достаточным критерием. Расчёт учитывает ограждающие конструкции, металл, высоту, число клиентов, требуемую скорость и диапазон. Исходная точка — план помещений; для сложных объектов выполняется радиообследование.
Различия Mesh, репитера и бесшовного Wi‑Fi
Репитер лишь повторяет сигнал одной точки. Mesh представляет собой систему узлов с общим управлением, где трафик может проходить транзитом через соседние узлы. Быстрый роуминг — отдельный механизм ускоренного перехода клиента между точками. Понятия связаны, но не взаимозаменяемы.
Критерии выбора диапазона 2,4 или 5 ГГц
Диапазон 2,4 ГГц характеризуется большей дальностью и проникающей способностью при высокой загруженности. Диапазон 5 ГГц обеспечивает больше каналов и высокую производительность в благоприятных условиях. На объектах, как правило, используются оба.
Работа Wi‑Fi сквозь стены и металлические стеллажи
Обеспечивается, если размещение рассчитано с учётом строительных материалов и геометрии помещения. Железобетон, металлоконструкции, заполненные стеллажи и оборудование поглощают и отражают радиосигнал, поэтому расстановка точек по одной лишь площади приводит к «мёртвым зонам».
Подключение видеокамер через радиомост
Радиомост широко применяется для удалённых видеокамер и зданий. Проверяются суммарный поток, задержка, электропитание, резерв пропускной способности и условия монтажа.
Реализуем ли радиомост на 50 км?
При подходящем оборудовании и рельефе — реализуем, однако такая дальность достигается не на каждой трассе. Необходимые условия: прямая видимость, свободная зона Френеля, достаточная высота мачт, приемлемая помеховая обстановка и подтверждающий радиорасчёт.
Назначение зоны Френеля
Радиосигнал распространяется в объёмной области вокруг линии визирования. Препятствия внутри этой области — поверхность земли, деревья, строения, рельеф — ослабляют связь даже при визуальной видимости антенн.
Использование существующего оборудования
Допускается при совместимости с задачей и исправном состоянии. В ходе обследования проверяются точки доступа, коммутаторы, PoE, кабельные линии и конфигурация.
Факторы стоимости
Площадь, планировка, количество точек доступа, высота и условия монтажа, кабельные трассы, оборудование, число пользователей, требования к роумингу, параметры радиомоста.
Выполняются ли работы в районе?
Да. Территория работ по беспроводным сетям — Калач, сёла Калачеевского района и объекты Воронежской области. Для предварительного расчёта направьте адрес, план, описание задачи и координаты соединяемых точек.
Постановка задачи
Предоставьте план —
сеть будет спроектирована.
Направьте план помещений или координаты концевых точек радиомоста. Предварительная оценка выполняется по адресу, назначению объекта и перечню устройств.
