Межобъектные оптические линии: подвес на опорах, прокладка в лотках, трубах и грунте. Проектирование трассы, сварка волокон, приёмочные измерения.
01 / Трассировка
Для внутренних помещений, открытых площадок и межкорпусных проездов применяются различные технологии; допускается их комбинирование в пределах одной трассы.
Внутренние трассы и эстакады

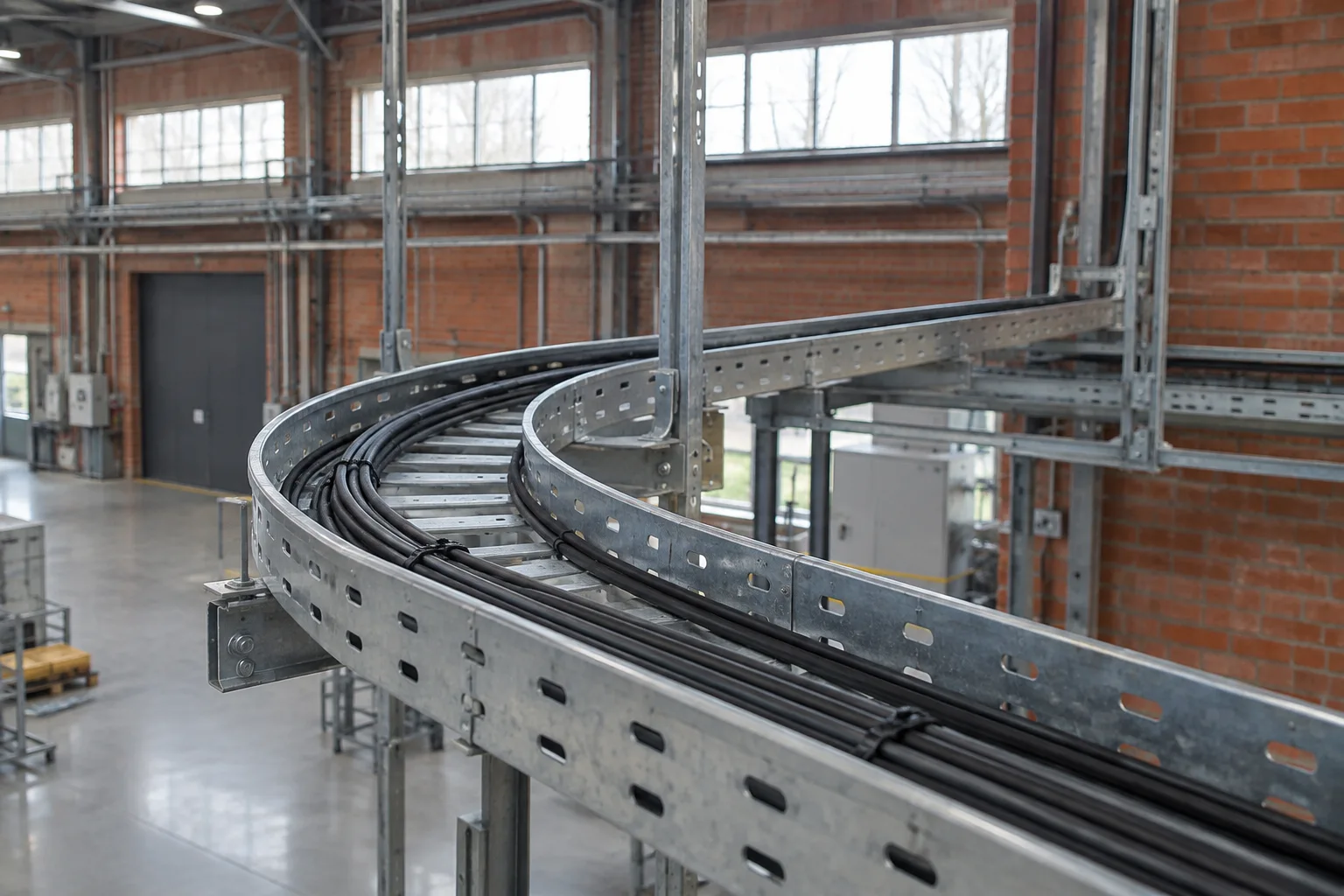

Для производственных, складских и технических помещений. Трасса организуется по существующим либо вновь монтируемым лоткам с защитой кабеля на поворотах и спусках.
Учитываемые параметрыСтепень заполнения, способ крепления, минимальный радиус изгиба, тип оболочки.
Межкорпусные и территориальные линии

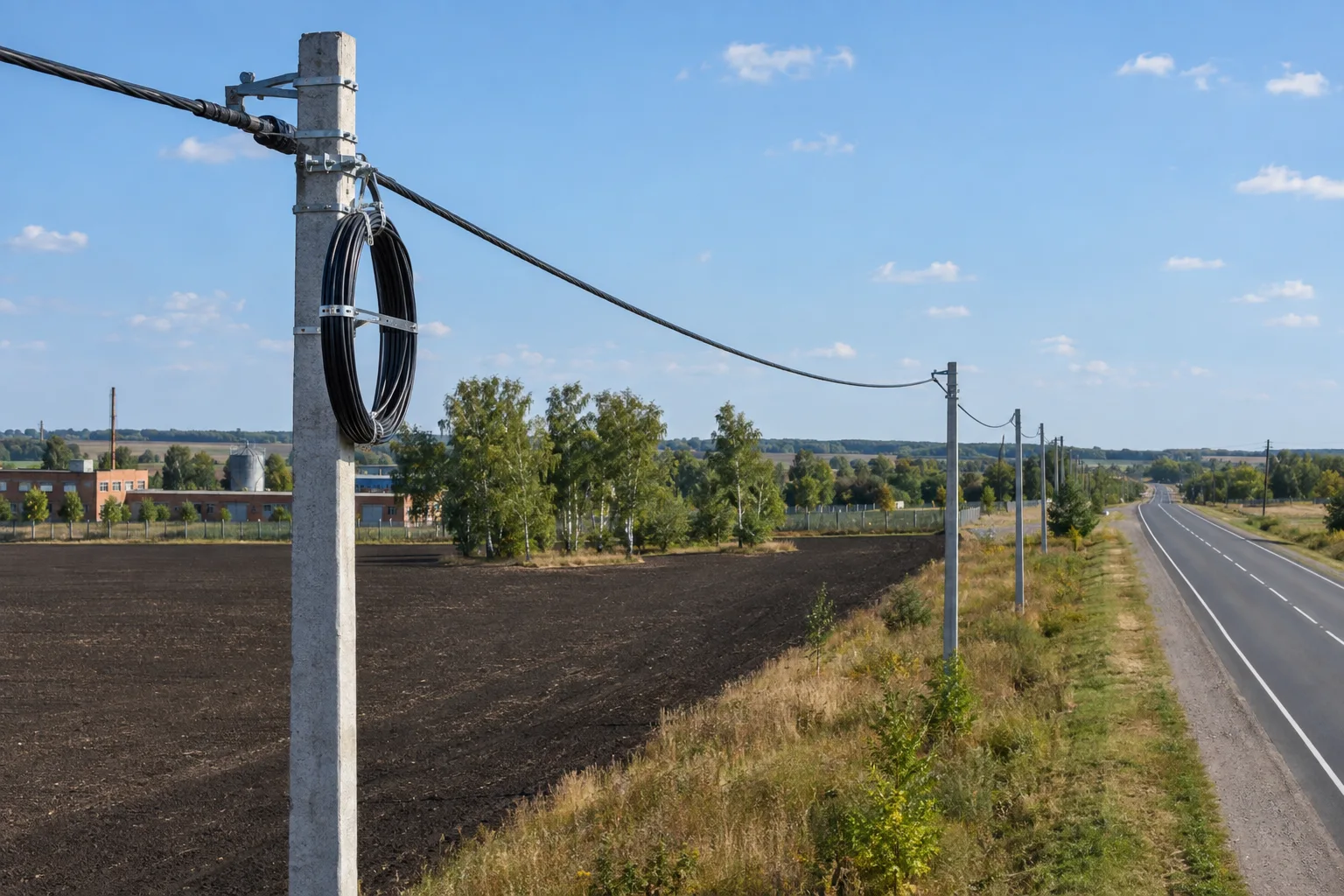

Подвес самонесущего оптического кабеля на опорах — для протяжённых участков при наличии опор и согласованного маршрута.
Учитываемые параметрыКабель и арматура подбираются по длине пролётов, тяжению, ветровой и гололёдной нагрузке.
Новая кабельная канализация

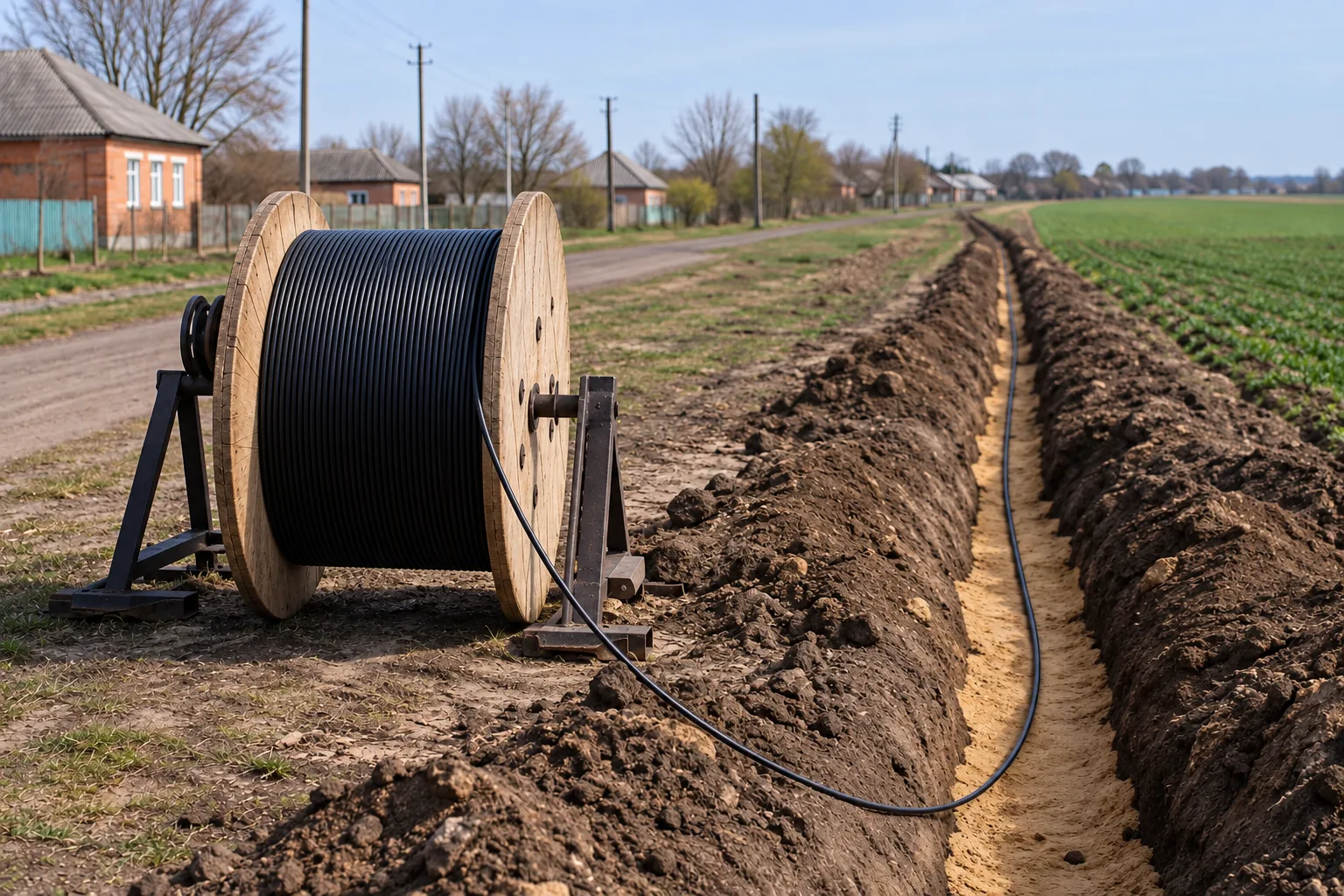

Подземная кабельная линия к производственной площадке, агрообъекту или отдельно стоящему зданию. В зависимости от грунта применяется бронированный кабель либо прокладка в защитной трубе.
Учитываемые параметрыГлубина заложения, подсыпка, защита на пересечениях и благоустройство — по проекту.
Использование существующей канализации

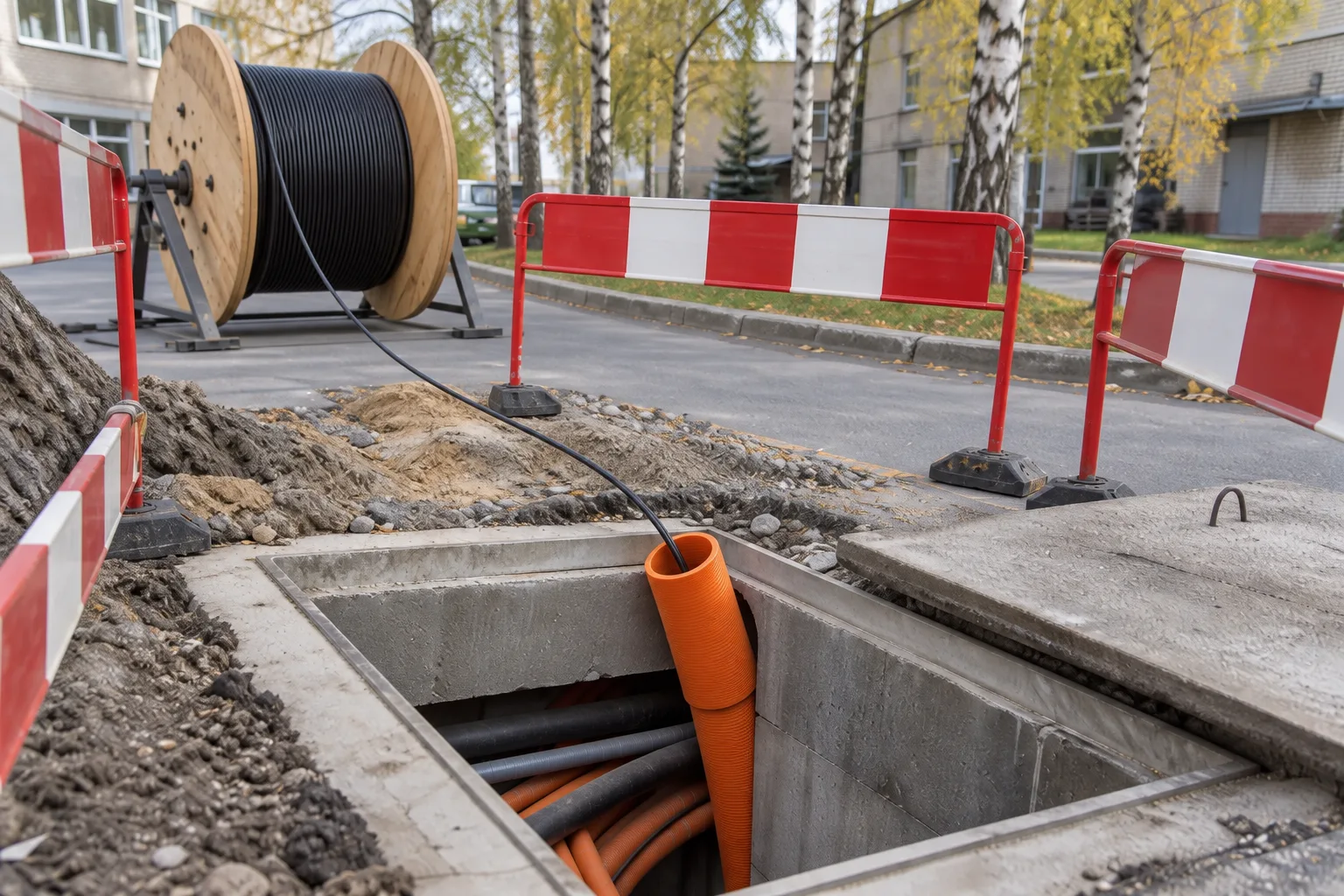

Затягивание оптики в каналы и ПНД-трубы; предварительно проверяются проходимость, доступ к колодцам и свободные каналы.
Учитываемые параметрыКонтроль тягового усилия, защита вводов, технологический запас.
Пересечения с автодорогами

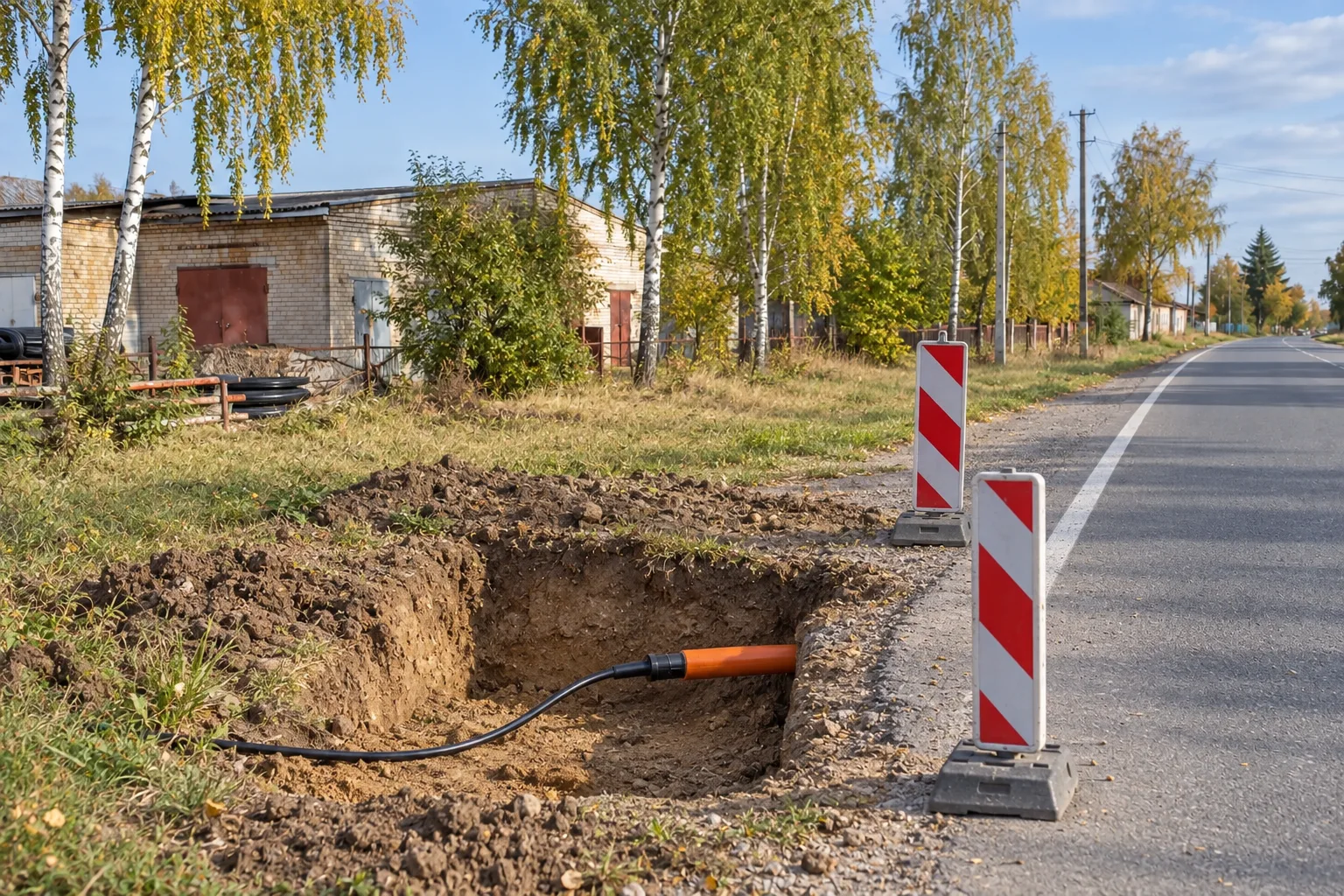

ГНБ обеспечивает прокладку защитной трубы под проезжей частью без вскрытия покрытия.
Учитываемые параметрыВозможность устройства перехода и состав работ определяются по результатам обследования.
От наружной линии до оптического кросса

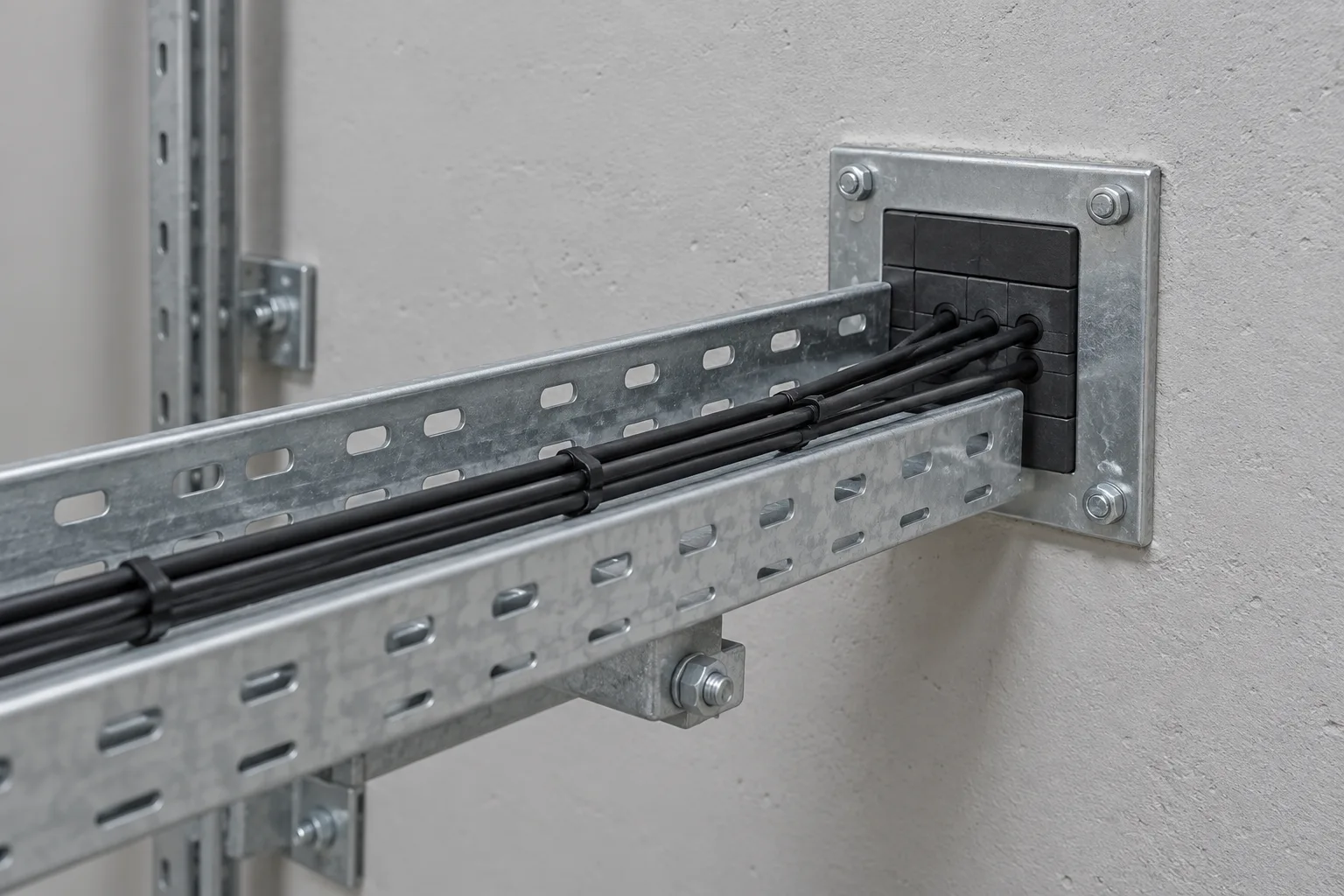

На фасаде и в проёме стены кабель заключается в защитную трубу; внутри здания линия доводится до оптического кросса или шкафа по коробам и существующим трассам.
Учитываемые параметрыГерметизация проходки, механическая защита, применение оболочки для внутренней прокладки.
Направьте схему с отмеченными точками подключения — будет предложен маршрут и сравнение методов монтажа.
Согласовать трассу
02 / Качество соединений
Затухание в линии должно находиться в допустимых пределах; состав измерений и критерии приёмки определяются заблаговременно.

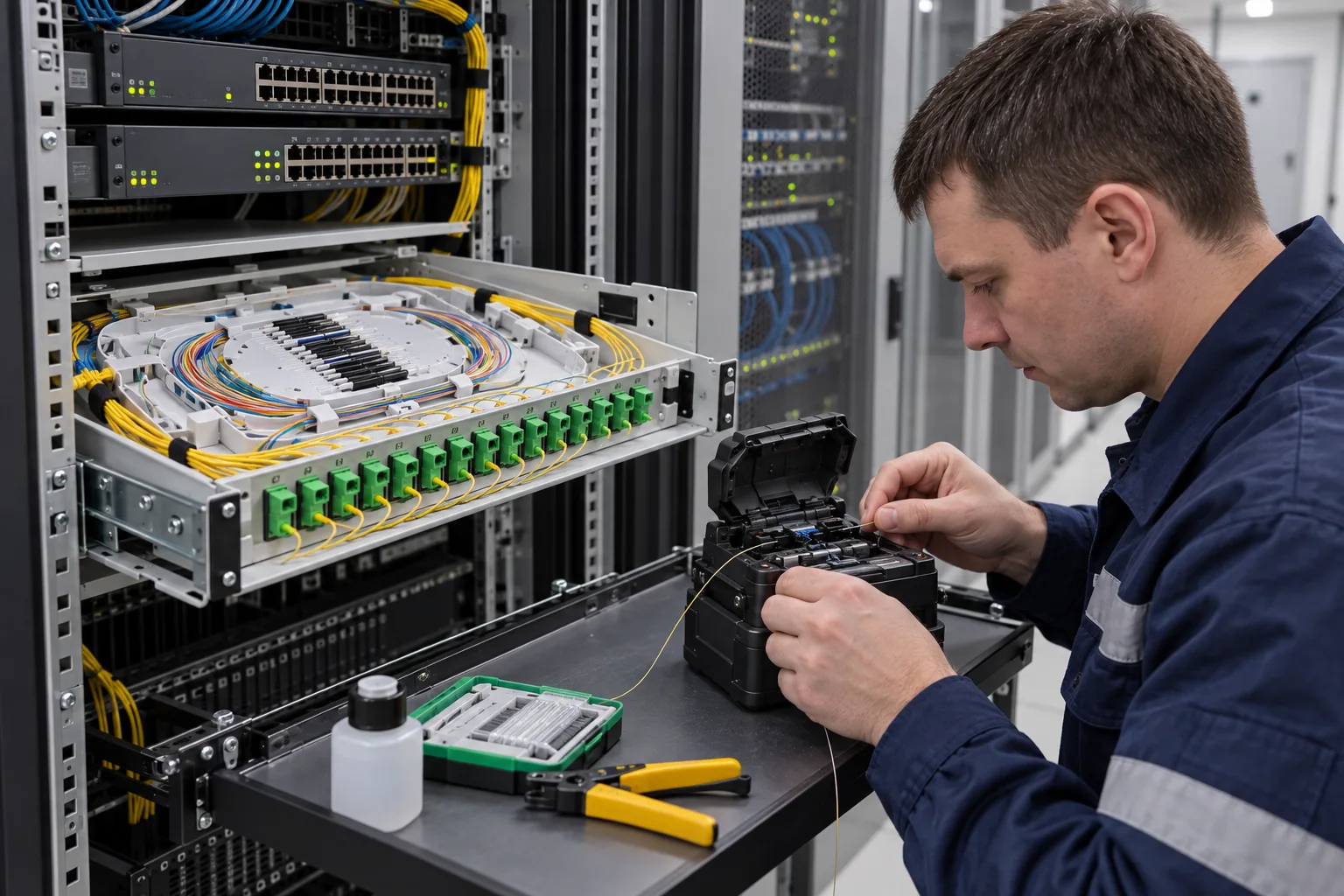

Сварка волокон, защита сварных соединений гильзами КДЗС, укладка запаса, маркировка портов.
Измерение линии оптическим рефлектометром и определение затухания по согласованной методике. Данные сварочного аппарата не являются результатами приёмочных измерений.
Передаётся согласованный пакет: схема трассы, распределение волокон, протоколы измерений.
03 / Этапы
До начала монтажа согласовываются маршрут, материалы, объём работ и порядок доступа.
Анализ плана, точек подключения, существующих коммуникаций и ограничений территории.
Определение марки кабеля, волоконности, защиты, крепежа, муфт и кроссов; согласование сметы.
Подготовка трассы, монтаж кабеля, выполнение вводов и сварки с соблюдением требований производителя.
Выполнение согласованных измерений, маркировка, передача документации.
04 / Расчёт
Трудоёмкость метра прокладки в готовом лотке и в новой траншее несопоставима; смета рассчитывается по конкретной трассе.
Получить расчётДлина трассы, наличие опор и лотков, объём земляных работ, переходы под дорогами, высотные работы, восстановление покрытий.
Тип и волоконность кабеля, защитные трубы, линейная арматура, муфты, кроссы, запас материалов.
Количество сварок, измерения, маркировка, документация. Активное оборудование рассчитывается отдельно.
Работаем рядом
Выполняем строительство волоконно-оптических линий в Калаче и Калачеевском районе: межкорпусные линии на производственных площадках, линии связи на территориях элеваторов и агропредприятий, подключение удалённых КПП и узлов видеонаблюдения. Оптическое волокно невосприимчиво к электромагнитным помехам и обеспечивает передачу данных на расстояния, недоступные для медных линий.
Для расчёта сообщите населённый пункт, адрес и перечень соединяемых точек; порядок выезда и обследования определяется применительно к объекту. Контактная информация. Для внутренних сетей здания см. раздел монтаж СКС и ЛВС.
05 / Подготовка
Консультация по технической части и подготовке исходных данных.
Выбор определяется маршрутом: расстояние, опоры и лотки, состояние канализации, грунт, пересечения с дорогами. В одной линии технологии могут комбинироваться.
Нет. Для подвеса используется только самонесущий кабель, рассчитанный на пролёты и нагрузки конкретной линии; зажимы и запас подбираются под него. Размещение на опорах согласовывается с их владельцем.
Выбор определяется типом грунта, механическими воздействиями, пересечениями и требованиями к последующей замене кабеля. При прямой укладке применяется кабель для прокладки в грунте; защитная труба также подбирается под условия трассы.
Возможна, если лотки исправны, достаточны по сечению и проходят по нужному маршруту. Оцениваются заполнение, кромки, повороты и спуски; радиус изгиба и усилие протяжки берутся из паспорта кабеля.
Да. В объём работ включаются сварка волокон, монтаж муфт и кроссов, маркировка, измерения. Перечень протоколов, измеряемых волокон и критерии приёмки фиксируются в задании.
Определяется технологией, протяжённостью, маркой кабеля, объёмом земляных и высотных работ, количеством сварок и измерений. Предварительный расчёт — по плану и расстоянию между точками; окончательная смета — по условиям объекта.
Оптическая линия обеспечивает соединение сетевых узлов в разных зданиях и передачу видеопотоков. Активное оборудование и волоконность подбираются под архитектуру сети; электропитание удалённых устройств проектируется отдельно.
Да. Работы выполняются в Калаче и Калачеевском районе. Для согласования выезда и обследования трассы сообщите адрес объекта.
